波形图

介绍

  1. 使用硬件加速,支持每通道百万规模的点数不降采样绘制;
  2. 支持条形图、实时直方图、实时频域图(点数可设置的FFT);
  3. 支持X、Y模式(李萨如图);
  4. 支持添加游标;
  5. 支持测量,可以测量点与点、点与游标、游标与游标之间的时间差、占空比。

操作指南

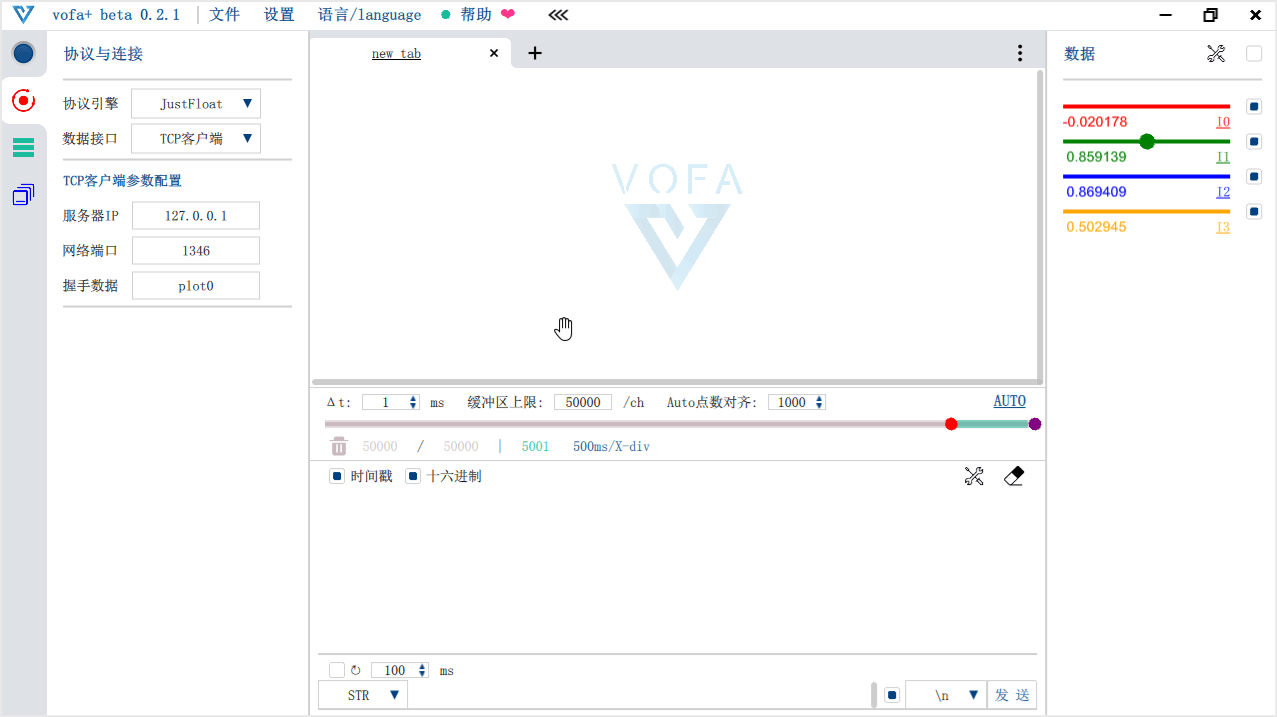

全屏

从控件框拖动添加波形图后,您可以将鼠标移动到边沿双击,使波形图填满整个控件画布。

Δt

缓冲控制区,有个Δt的数据输入框,在那里输入下位机发送采样数据包的时间间隔,支持输入小数。

  • VOFA+基于此时间,可以计算时间轴的准确时间,以及换算频率图的实际频率;
  • 此处输入不正确只影响单位换算,不影响数据解析。

数据可视化

对波形进行可视化,分为波形图和李萨茹图:

  • 波形图,以时间T为X轴;
  • 李萨茹图,X轴、Y轴均为采样数据。

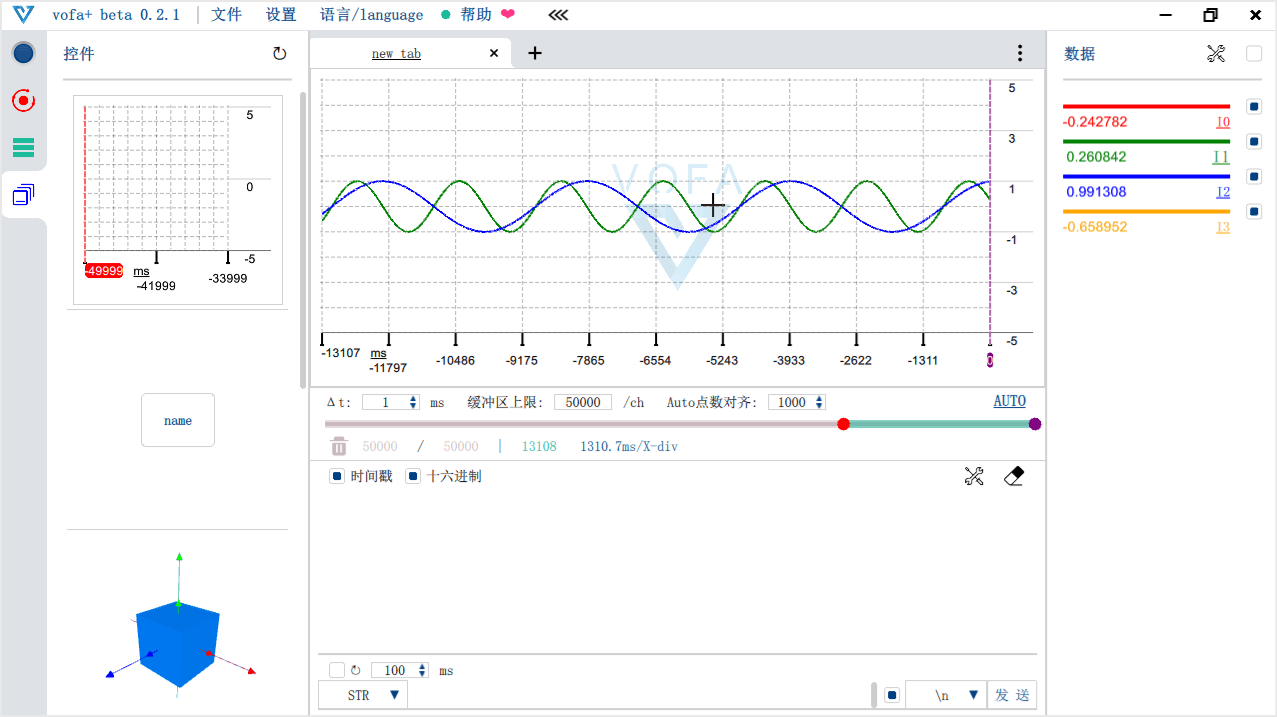

波形图

在波形图上点击鼠标右键,弹出菜单:

  1. X轴指定为T(时间轴);
  2. Y轴中勾选想要显示波形的采样数据通道(可以多选);
  3. 点击Auto,将会自动计算Y轴最大最小值,保证波形落在Y轴量程之中。

李萨茹图

在波形图上点击鼠标右键,弹出菜单:

  1. X轴中勾选想要作为X轴的采样数据通道(单选,毕竟X轴只有一条);
  2. Y轴中勾选想要显示波形的采样数据通道(可以多选);
  3. 点击Auto,将会自动计算X轴、Y轴最大最小值,保证图形落在X、Y轴量程之中。

实时数据分析

除了数据波形图,本控件还支持条形图直方图频域图等3种图形,可以在右键菜单中开启。

这3种图形同一时间只能开启一种,可以选择跟波形图同时显示,也可以不显示波形图。

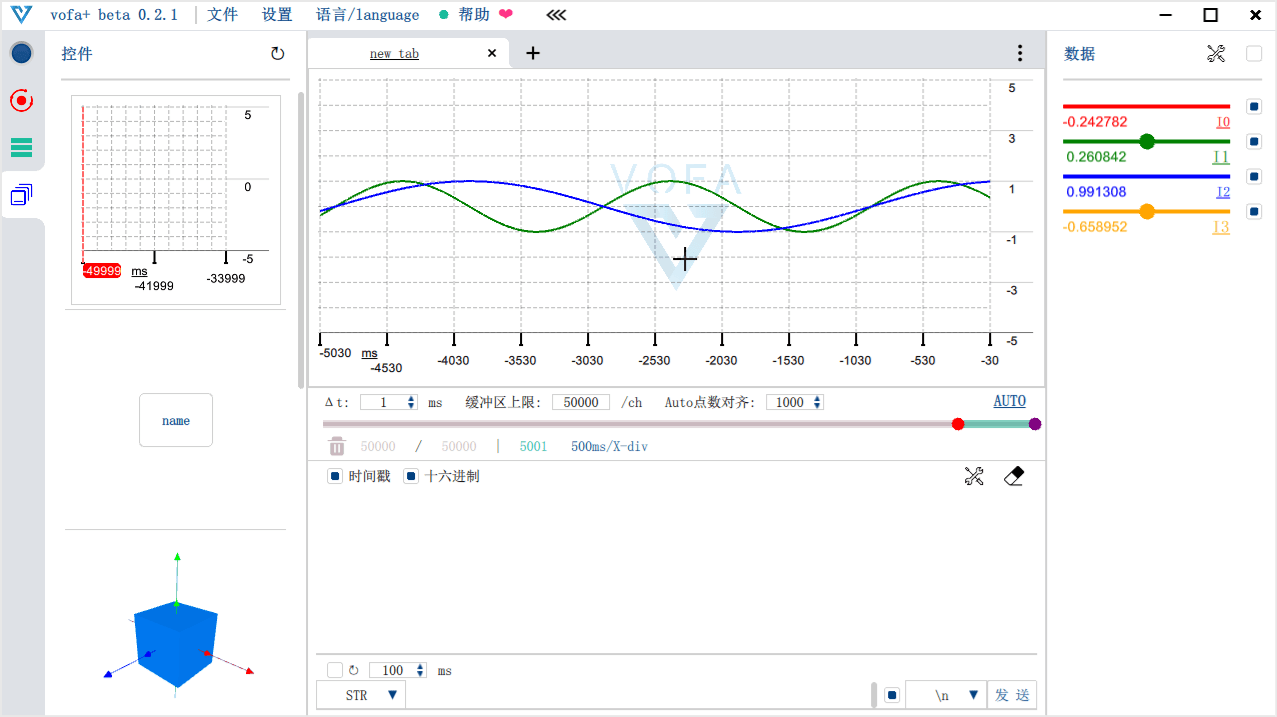

条形图

  • 条形图的高度跟波形图中最右的数据点保持一致;
  • 鼠标中间按住进行上下拖拽,可以移动条形图的底部。

直方图

直方图将一个数据范围分割成多个区间,统计当前画面里落在每个区间内的采样点数量。

  • 最左和最右端的游标内拥有数字输入框,可以设置直方统计范围的最大值和最小值;
  • 右键菜单中可以设置直方统计的区间格数;
  • 长按右键菜单的第2个Auto,可以自动设置最大值和最小值;
  • 当直方图与波形图同时显示时:
    • 鼠标在图形显示区的下半部分,可以通过拖拽和滚轮的方式操作直方图;
    • 鼠标在Y轴右半侧,可以通过拖拽和滚轮的方式操作直方图Y轴。

频域图

频域图对当前画面里的采样点做快速傅里叶变换,分析采样信号的频谱特征并显示。

  • 右键菜单中可以设置FFT点数;
  • 长按右键菜单的第2个Auto,可以在屏幕里展示当前FFT点数支持的整个有效频率范围。
  • 当频域图与波形图同时显示时:
    • 鼠标在图形显示区的下半部分,可以通过拖拽和滚轮的方式操作频率图;
    • 鼠标在Y轴右半侧,可以通过拖拽和滚轮的方式操作频域图Y轴。
重点

为保证FFT有效性,请保证画面里的可视采样点数为FFT点数的2倍以上,可视采样点数在下图标记的位置。

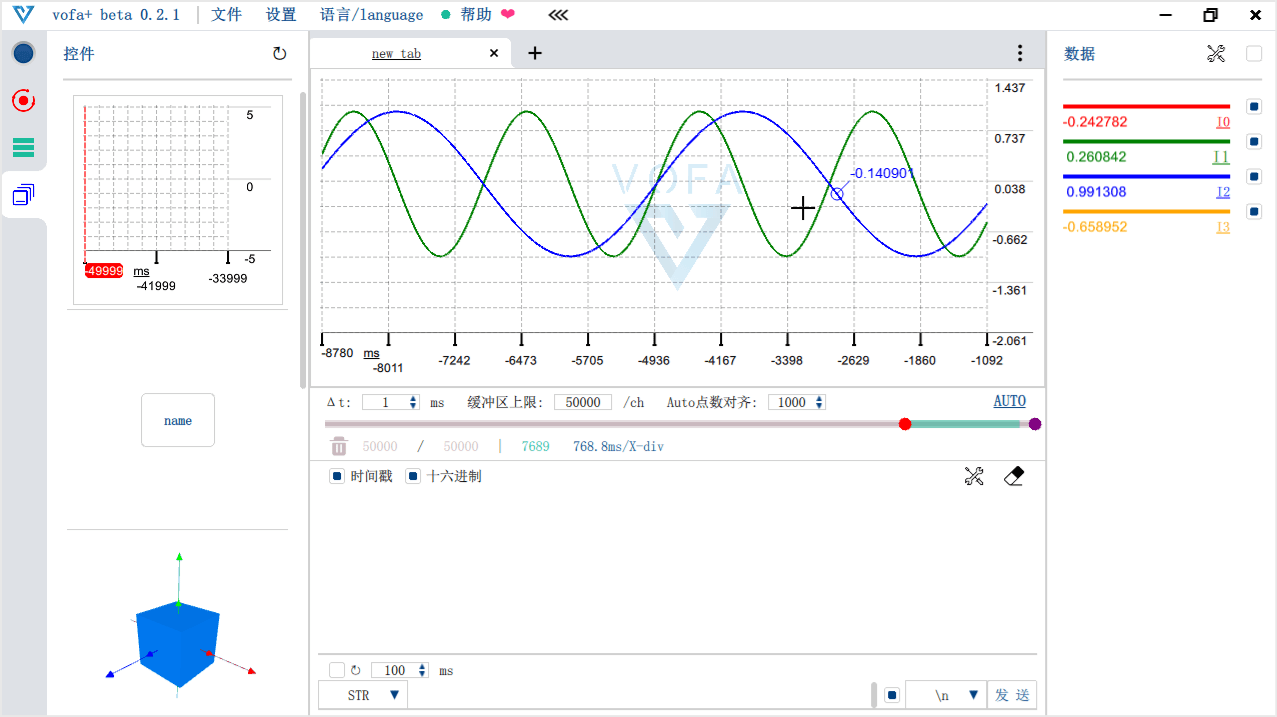

缩放

所有图形都支持X、Y同时缩放,也X轴、Y轴单独缩放。

  • 鼠标在绘图区滚动滚轮,可以对X、Y轴同时缩放。
  • 鼠标悬浮到X轴、或Y轴上,可以分别对X轴、Y轴单独缩放。

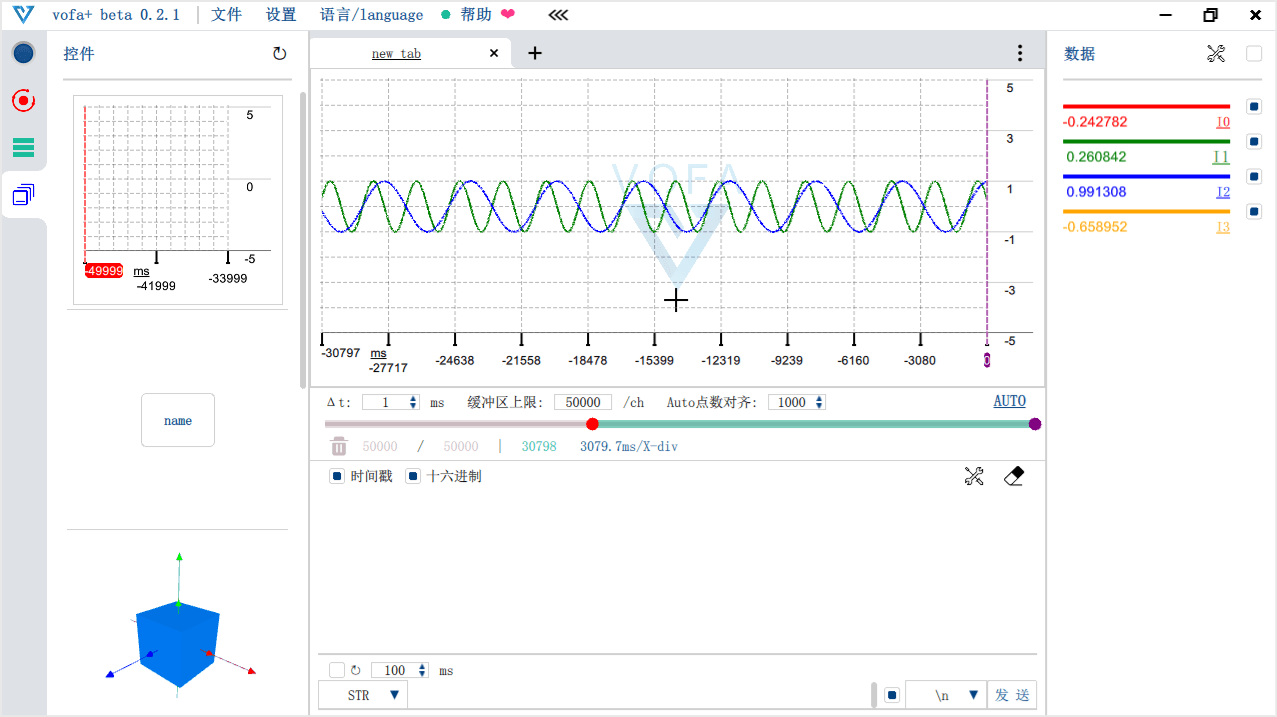

游标

波形图、直方图、频率图,都支持添加游标,通过游标可以对数据进行定点查看。

  • 鼠标悬浮到X轴上双击,可以添加游标;
  • 在游标上点击鼠标右键,可以弹出游标设置菜单,也可以对游标执行删除操作。

测量

波形图支持测量,其他图形暂不支持测量。

  • 在波形上双击可以选中点,在游标上双击可以选中游标;
  • 选中2个对象可以测量X、Y两个方向的距离;
  • 选中3个对象还可以测量占空比;
  • 在空白处双击,可以取消测量。
