快速开始

本文目标

本文以FireWater协议为例,教你快速开始第一次波形绘制,让你知道在VOFA+里绘制波形是多么容易的一件事情。

关于协议引擎,您需要注意:

  • 不同协议,字节流收发区打印文本的情况有所不同;
  • 如果您只是想将本软件当成串口助手使用,选择RawData协议,可以保证接收到什么打印什么
  • 请前往 协议引擎章节查看各协议详情。

绘图步骤

1. 选择调试方式,并设置好参数

2. 选择firewater协议引擎

3. 发送数据

以Arduino的代码为例:

void setup()
{
Serial.begin(115200);
}
float t = 0;
void loop()
{
t += 0.1;
Serial.print("d: %f, %f\n", sin(t), sin(2*t));
delay(100);
}
协议详情

关于协议的详细信息,请前往 协议引擎 章节查看。

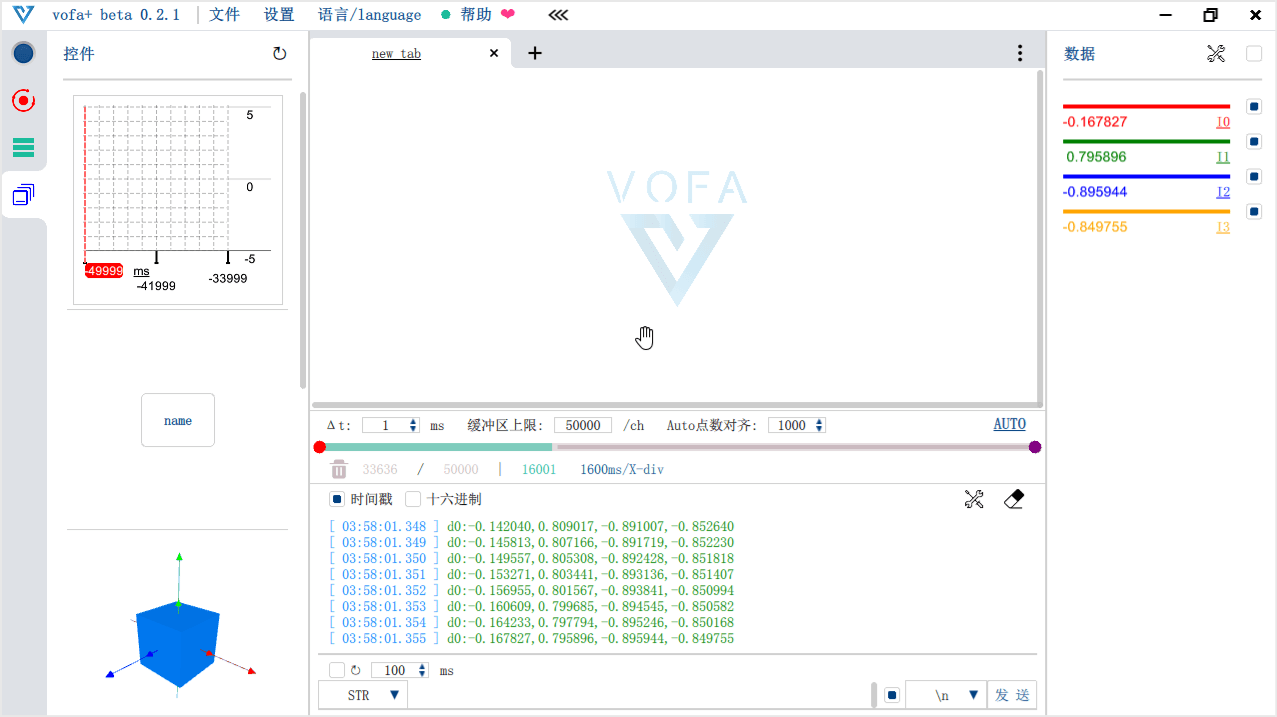

4. 添加波形控件并绑定数据

  • 从控件栏拖出波形图;
  • 右键菜单→绑定Y轴;
  • 保证绿色条拖动到最右,这样波形图显示的才是最新的数据;
  • 点击Auto,保证Y轴量程落在波形最大最小值范围内。
